이 게시물은 홍보물이 아닙니다 순수 내돈으로 구입하여 개조한 후기 입니다.



인터넷에 상세한 자료가 없어서 혹시나 자작으로 재미삼아 해보실분들을 위하여 선발대의 기분으로 후기 남깁니다.



우선 디월트 18V 공구들을 사용하다보니 순정배터리는 너무비싸.. 2개는 있지만 조금 불안해서 한두개 더 구입할려 했더니 너무 비싸.. 온라인으로 1개에 십만원 조금안됨. 오프라인은 12만원 정도?

국산 18650 배터리 들어가 있고 2500mA 10개 박아 넣고 5Ah용량임.



일단은 순정 2개 있으니 호환품 한번 사보자 싶어 서 차근차근 준비 했습니다

어차피 실패하면 장난이고 아님 국산이나 다른 배터리로 갈아 버릴려는 생각에 준비 했습니다



첫번째 배터리..

https://ko.aliexpress.com/item/32809167269.html?spm=a2g0s.9042311.0.0.35de4c4dUr5Ld8

2.4US $ 50% OFF|뜨거운 LiitoKala Lii HG2 18650 18650 3000mah 높은 전력 방전 충전식 배터리 전원 높은 방전

나름 3000mA짜리라서 다른데도 쓸데가 많기에 20개 시켰습니다

스펙상으로는 방전율 20A에 용량 3000mA 입니다 충분하더군요 방전율은 한번에 뿜어내는 힘이라 생각하면 됩니다

구입후에 방전율은 테스트 못해봤지만 방전후에 풀로 충전 해보니 3000mA 들어가는거 확인 했습니다

LED 후라쉬 등등 요즘의 거의 모든 전자제품이 18650이 많이 들어가기 때문에 20개 넉넉히 구입했습니다 저렴합니다 어차피 led플래쉬나 기타 다른기계에 이 배터리 많이 씁니다 더 많이 살걸 후회스럽기도 합니다 ^^





두번째 스포트용접기

https://ko.aliexpress.com/item/1005001671632987.html?spm=a2g0s.9042311.0.0.222b4c4duAu5TB

4.85US $ 3% OFF|18650 배터리 스폿 용접 기계 스폿 용접 도구 키트 용접기에 대 한 휴대용 가변 미니

사서 테스트 해보니 조금 약한면은 있으나 많이 지지면 되겠다 싶어 통과

단점- 자연방전이 됨. 사용하기 반나절 전에 미리 충전시켜놔야함

역시나 무전기나 기타 일반 생활용 개조 제품들이 배터리를 스폿 지지는게 많습니다 그래서 하나쯤 있음 도움이 됩니다

블랙박스 시간 안맞아 뜯어보면 수은배터리도 스포트용접되어 있고 모든 장비들이 분해 해보면 다 18650배터리로 스포트용접되어 있어서 이거 하나 사면 두고두고 쓰겠다 싶어서 저렴이로 사면 도움이 될것같아서 그래서 구입.





세번째 호환 배터리 구입

https://ko.aliexpress.com/item/1005002181997555.html?spm=a2g0s.9042311.0.0.222b4c4duAu5TB

23.14US $ 25% OFF|3pcs 18 V 8.0Ah 최대 XR 배터리 전원 도구 교체 DeWalt DCB184 DCB181 DCB182 DCB200 20V 8A 18 볼트 1

8Ah짜리 3개를 66달러에 무료배송? 당연히 기대는 안하고 일단 스페어로 사용한다 생각하고 케이스가 3개 따라온다 생각하고 구입했어요. 오는데 2주걸림. ㅋㅋㅋ 배송조회조차 안됨. 미칩니다~

디월트 샌딩기 돌려보니 힘은 안딸리는데 시간이 짧음. 역시나... ㅋㅋ

일단 1차로 산 배터리 20개 있으니 1개만 개조 해보자... 뜯자... 세팅하고 자리에 앉았습니다





사진에 대한 설명은 사진아래에 붙임. 이게 은근 헷갈림. 국제규격으로 일치 시켜야 한다고 생각합니다 ㅋ

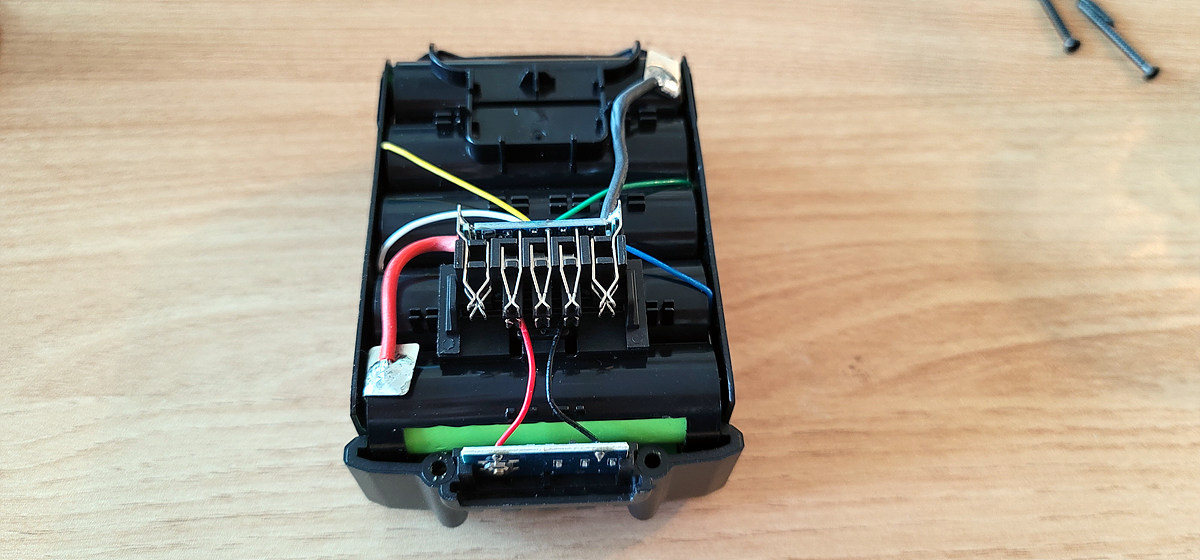

하단에 별렌치 4개 끄르고 잡아 뎅기면 위와같이 분리됨 조립할때를 대비하여 상세히 사진찍어놔야 합니다 ㅋ

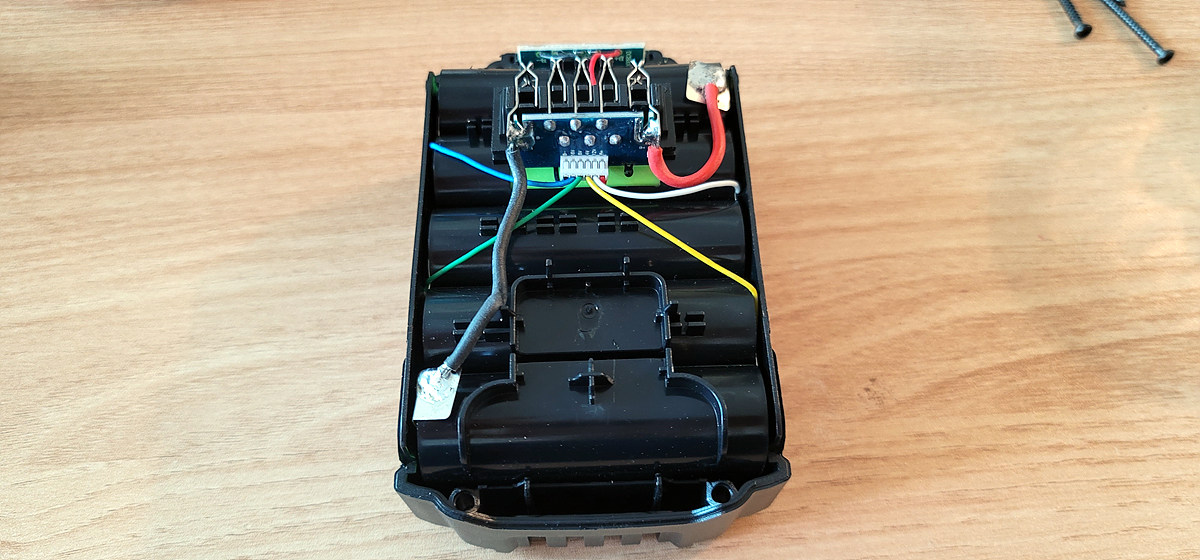

역시나 아래위로 뒤집어가면 찰영

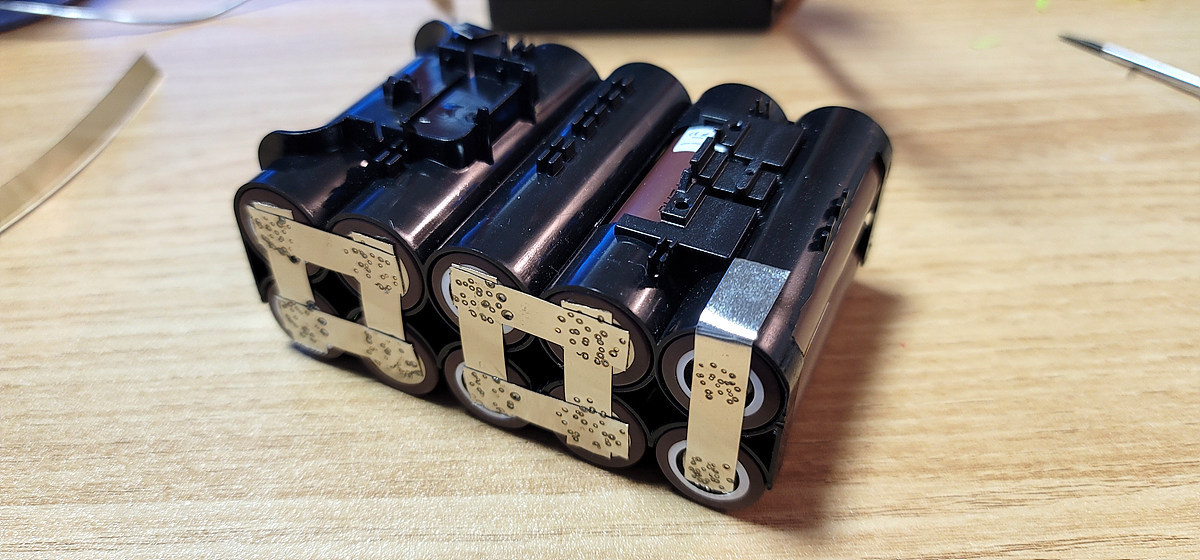

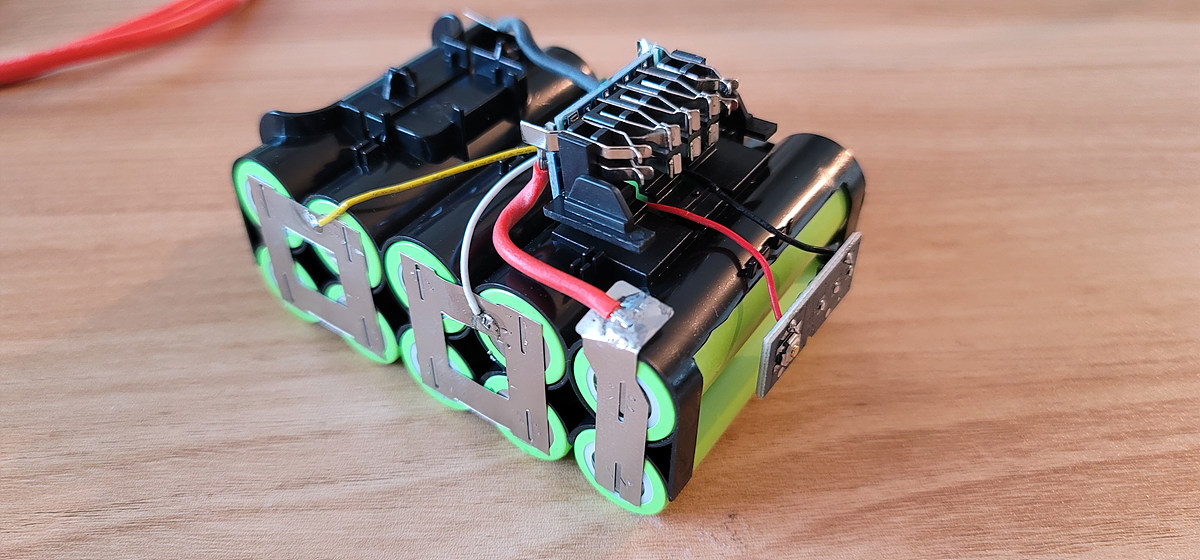

4개씩 묶어서 지진거 보이시죠? 저렇게 5Ah 18V를 만든답니다. 즉 2개씩 병렬로 5세트를 직렬 연결한 것입니다

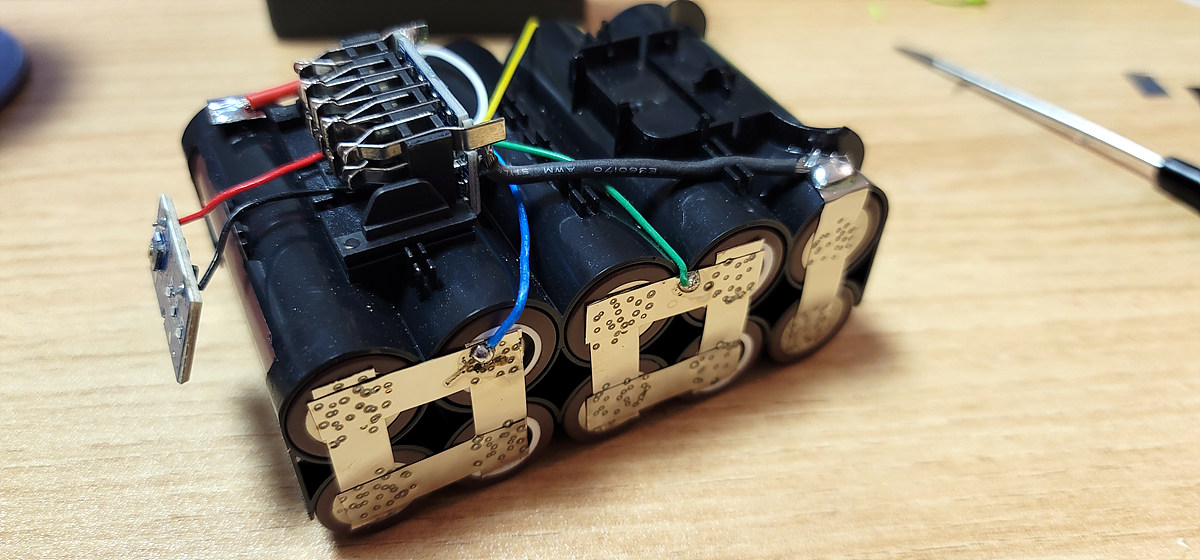

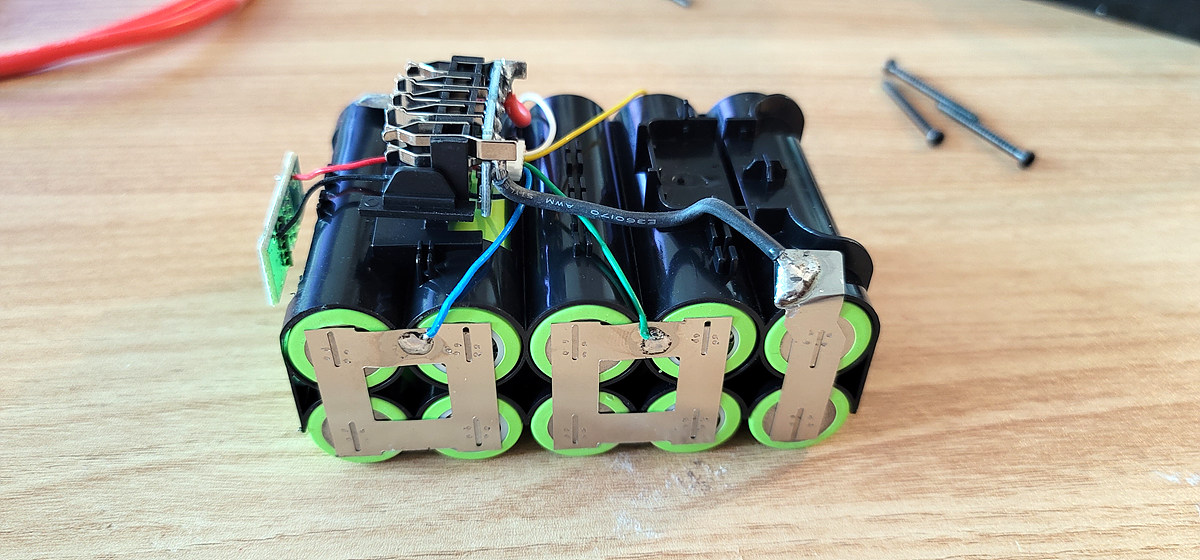

반대편 모습입니다. 굵은선 빨간색이 + 검은색이 - 입니다. 얇은선들은 셀간 발란싱하는것 같아 보입니다

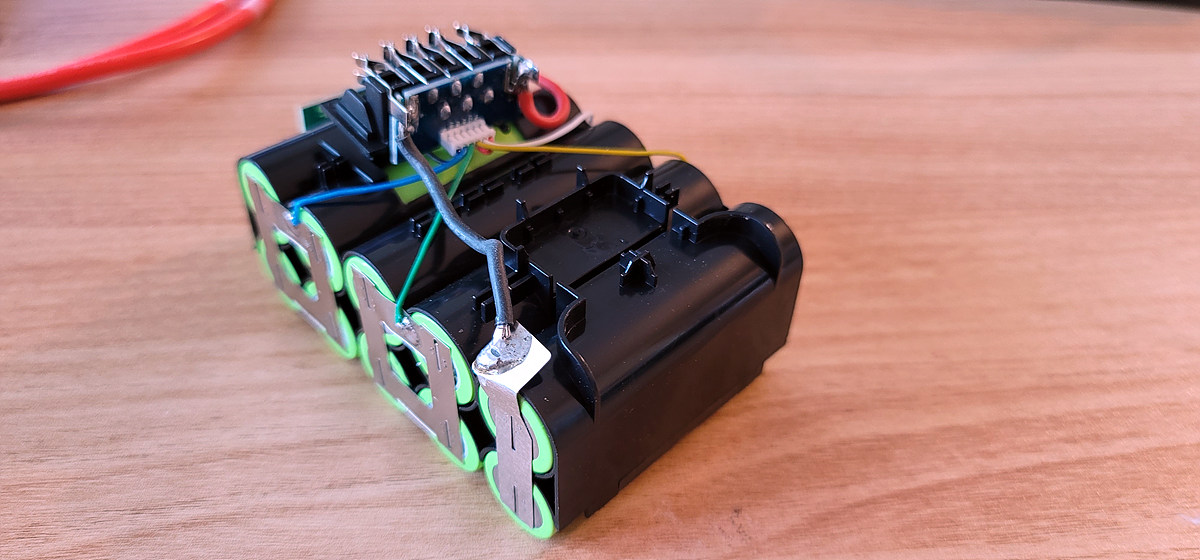

오른쪽 배터리 앞면에 작은 기판 보이는게 배터리 잔량체크하는 기판입니다.

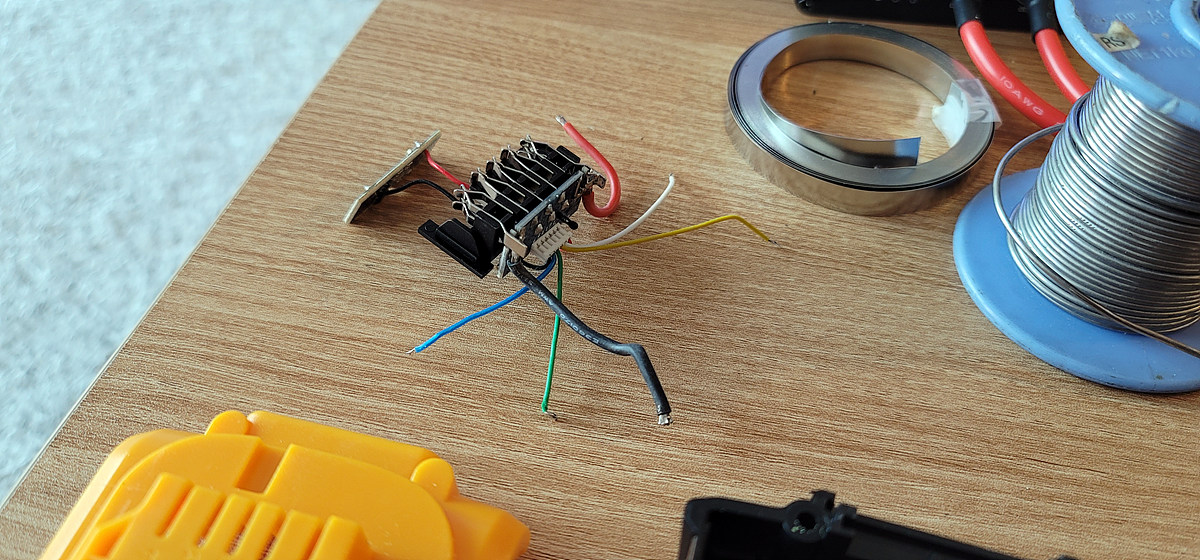

조심스레 인두기로 분리해서 휘어진 상태 그대로 보관합니다 괜히 저 거미발같은 모양 흐트릴 필요 없습니다

그대로 원상복구 해야 하니깐요

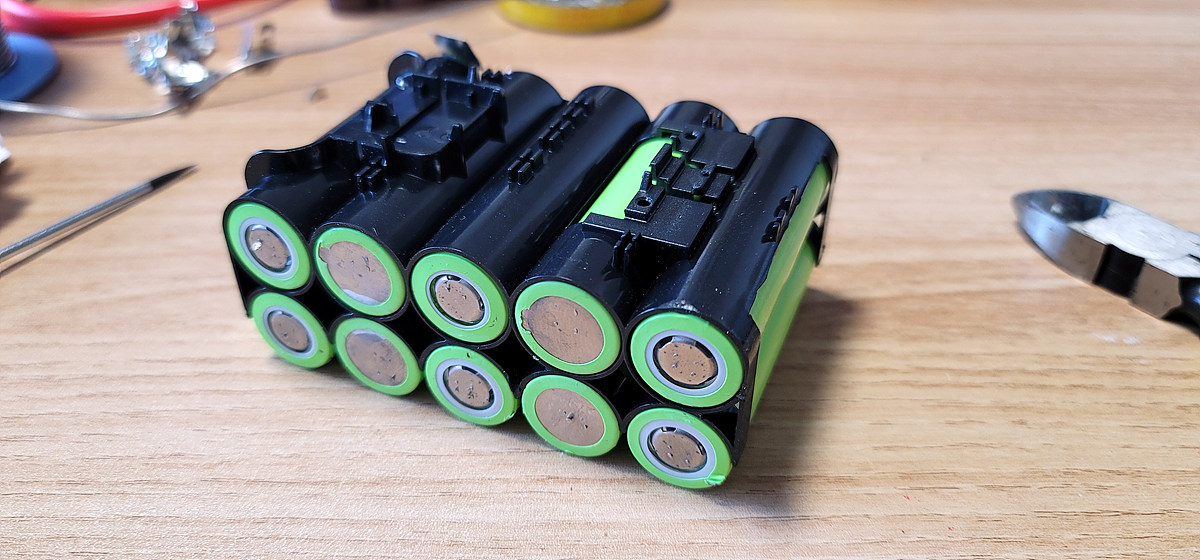

배터리 배치입니다 스포트 용접되어 있던 연결판들은 니퍼와 롱루즈로 잘 떼어 내었습니다 이때 상당히 주의해야합니다

아래에 설명드릴께요

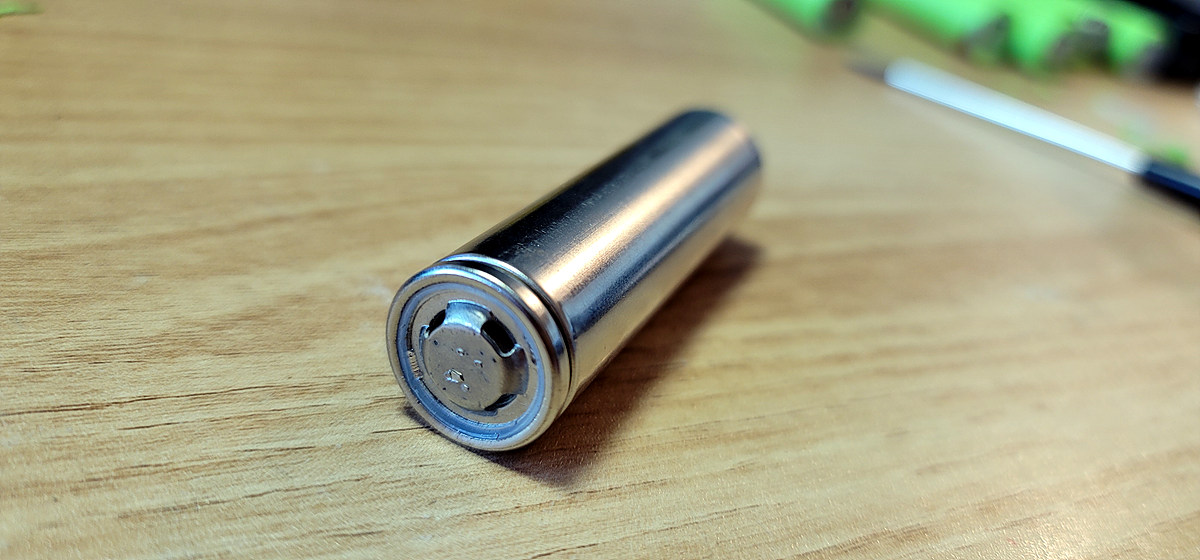

이게 작업하면서 본의 아니게 커버거 다 벗겨진 18650의 벌거벗은 모습입니다. 자세히 보시면 플러스극 옆에 원으로 하얀 실리콘 링 같은게 보이고 주변의 테두리가 보일겁니다. 이게요 실리콘 링같아 보이는 원 옆의 바깥 테두리는 음극입니다. 즉 필름들이 얇기 떄문에 롱루즈, 니퍼 같은 것으로 떼어내다 쇼트가 잘납니다. 불꽃이 번쩍번쩍 튀니 놀래지 말고 조심해야 합니다. 특히 재수 없으면 전기자동차 불나듯이 불붙어 버림 안꺼집니다 그냥 도망가야합니다.

집사람한테 등짝 안맞을려면 제일 좋은 방법은 장갑끼고 하고 옆에 물통 하나 놔두고 여차하면 집어서 물속에 넣어야 할 정도 입니다 리튬이온 쇼트로 불나는 장면들은 유튜브등에 많이 나옵니다. 이점 주의하시기 바랍니다.

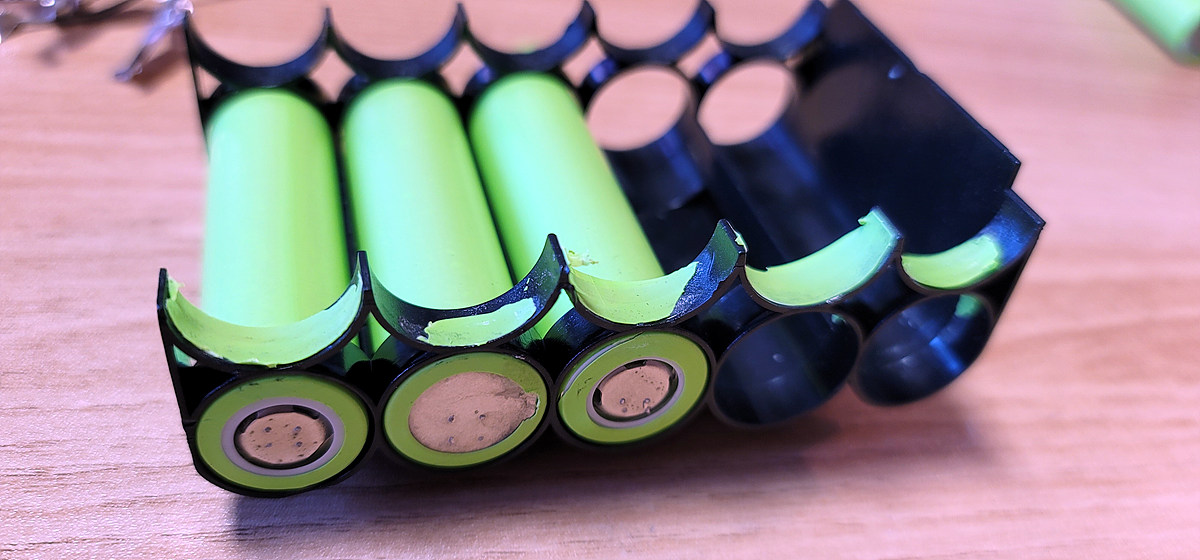

배터리필름이 벗겨진게 이 제품을 공장에서 조립하면서 본드를 살짝 발라놨더군요 ㅋㅋ 그러니 필름이 전부 상하게 벗겨지고 분리하기 힘들었습니다



보시면 힘들게 빼낸것이 느껴질겁니다. 조심해야합니다 ^^ 쇼트나면 한방에 훅갑니다~

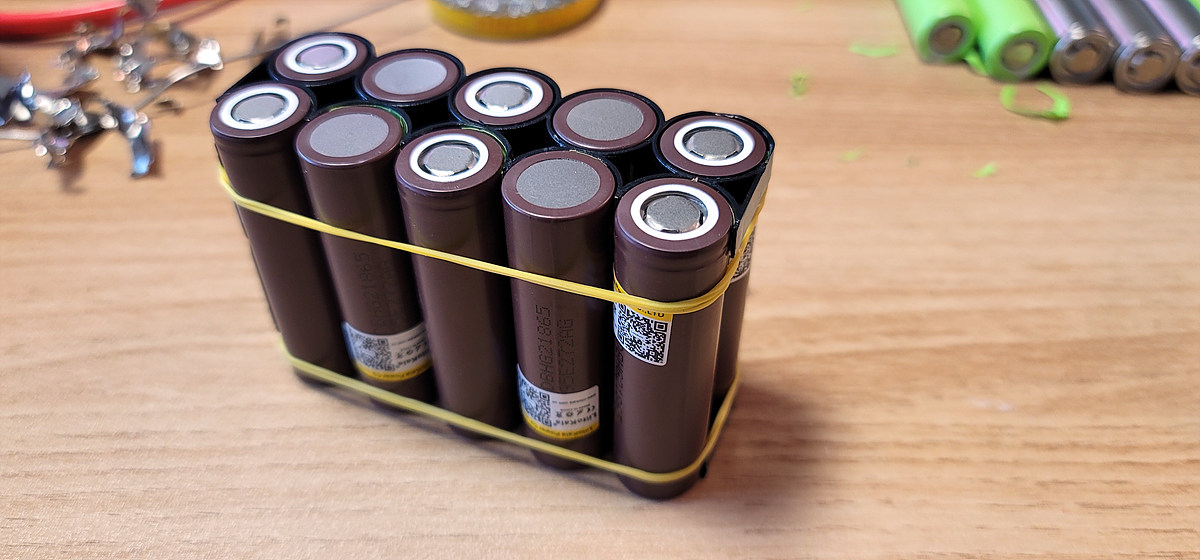

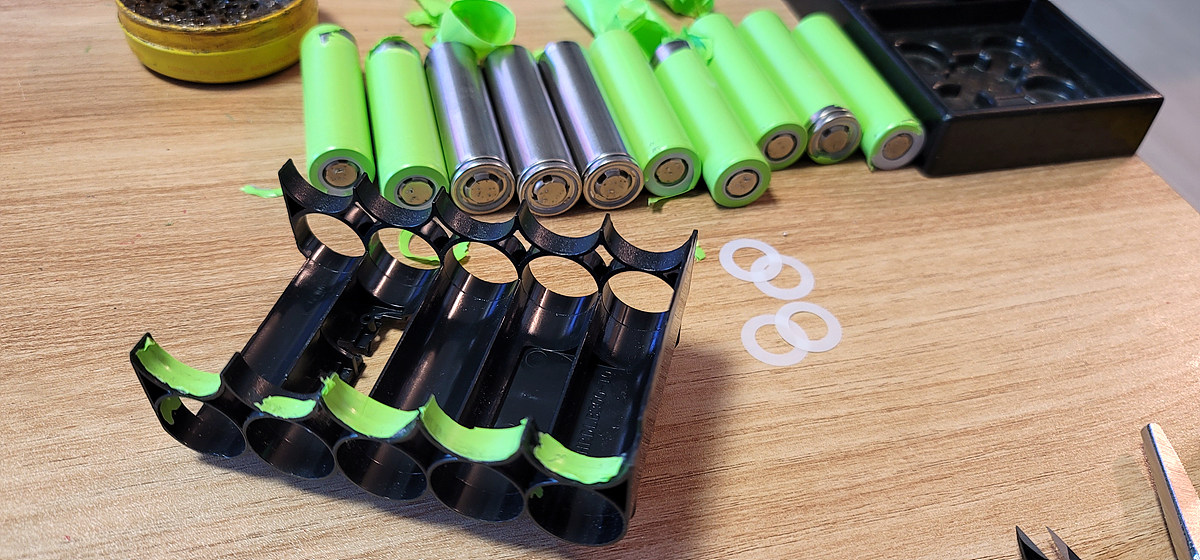

분리한 케이스에 새 배터리를 사진 참조해서 배열을 합니다 그런데 케이스 아래쪽은 잡아주는것이 없기에 임시로 고무줄로 잡아 놔봅니다 스포트도 때려야 하고 배열이 흐트려지니 이 방법이 괜찮았어요



니켈조각을 가위로 마구 잘라서 스포트 용접기로 심하게 때웠습니다 용접기 선이 뜨거워질정도로 마구 마구 지졌습니다. 힘이 딸리니 불안해서 많이 지질수 밖에 없더군요. 스포트 용접기는 잘못산거 같아요 ㅠㅠ

다음에 성질나면 전자렌지 하나 뜯어서 개조해서 만들어 버리는 수가 생길것 같아요 ㅠㅠ

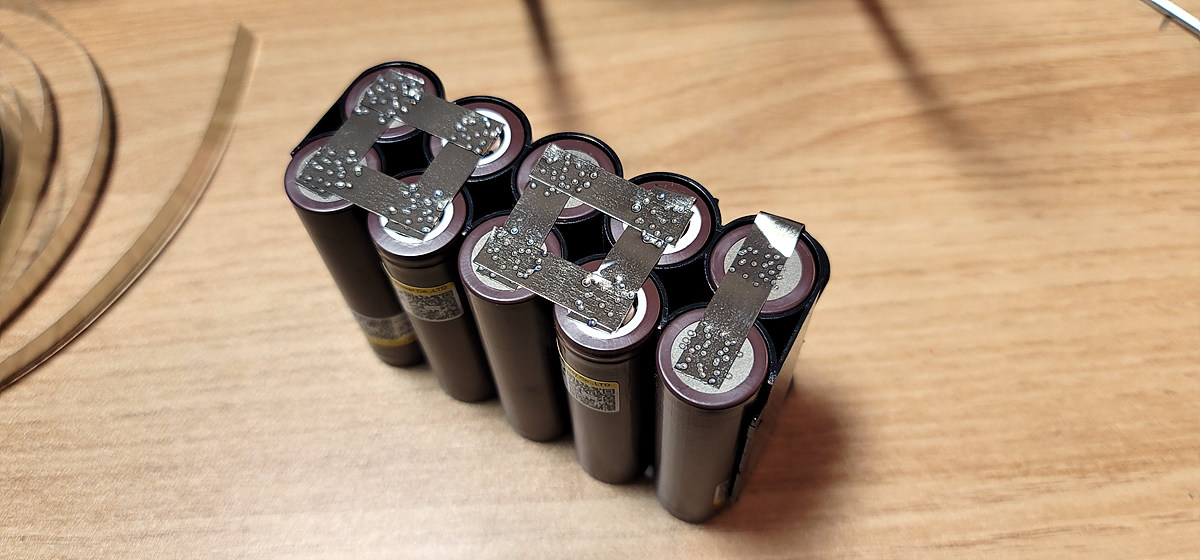

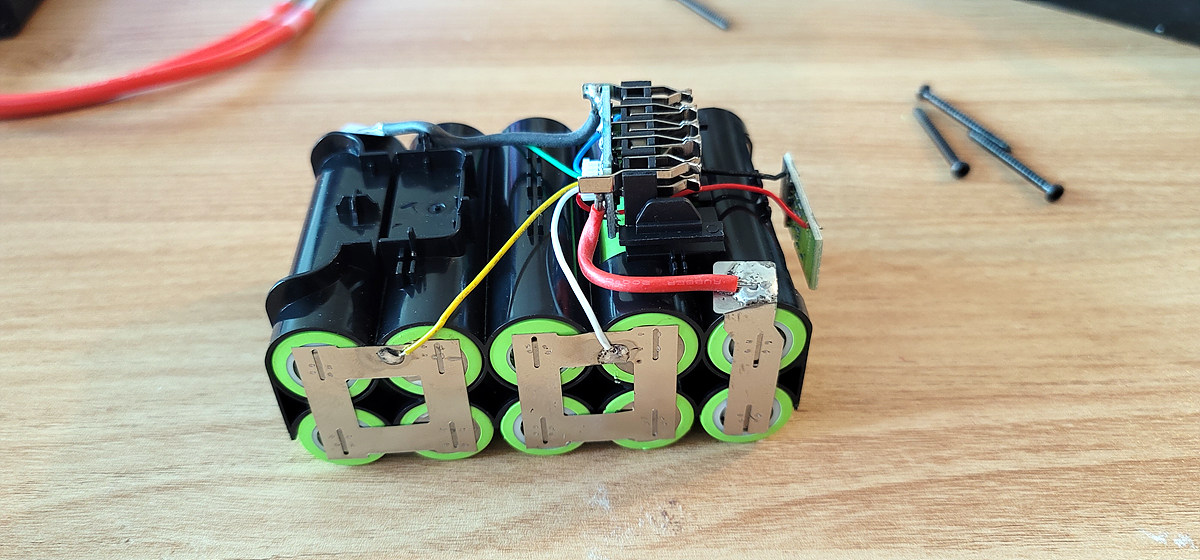

양옆을 다 지지고 나서 한컷찍어봤어요 사용하다 열받아서 안떨어져야 할끈데...... 하면서 마구마구 지졌습니다



납떔으로 이제 원상복귀시키고 조립들어 갑니다. 조립은 분해의 역순... 진리 입니다. 조심해서 케이스에 끼워넣으니 잘들어갑니다 ㅋㅋㅋ

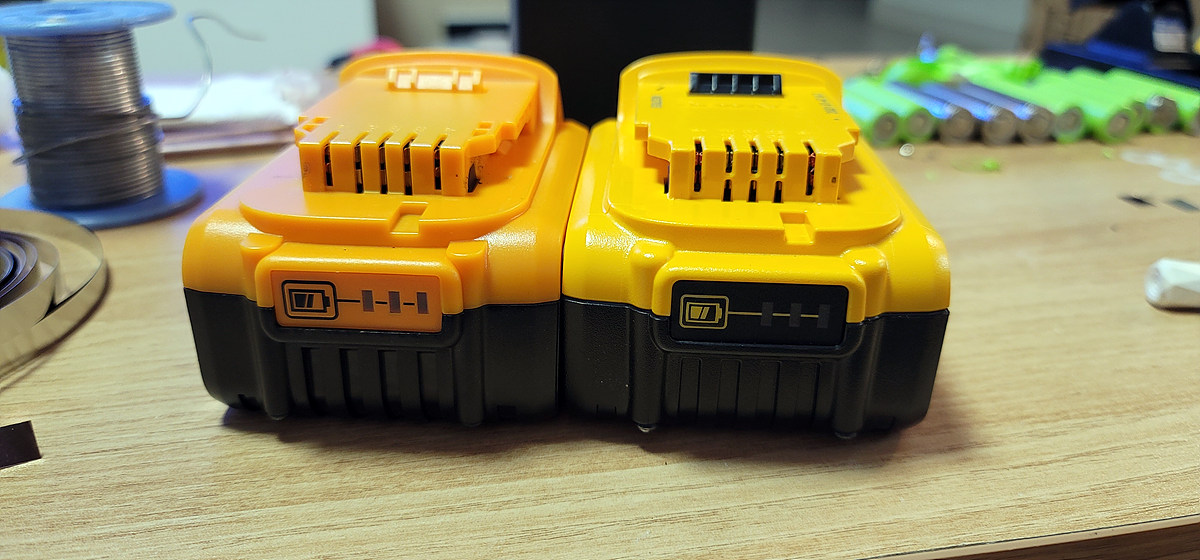

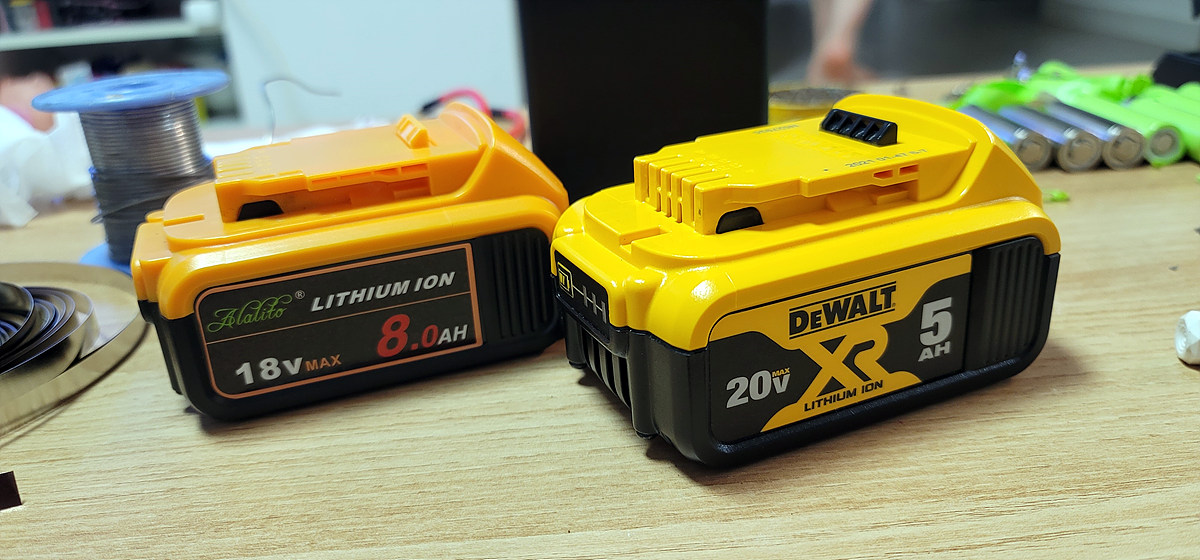

좌.. 호환배터리   우.. 순정배터리 입니다 색상이 조금 어둡네요 ㅋㅋㅋ





일단 송풍기하고 기타 다른공구에 물려보니 작동 잘되고 펀치력도 좋습니다 3000mA로 했으니 이제 6A배터리가 된것입니다.



그리고 마지막으로 호환배터리에서 떼어낸 배터리 방전시킨후 충전시켜보니 1500mA 들어갑니다 ㅋㅋㅋㅋㅋ 예상은 했지만 웃깁니다



즉 호환배터리 온것들이 3Ah용량이었던 것이죠.. 그리고 중요한 것은 호환배터리를 샌딩에 더 안돌아갈때까지 돌리다가 뜯은 배터리 인데 10개가 다 충전량이 틀리더군요 그것은 무슨말이냐..... 셀이 발란싱이 안되어 있어서 각각 다르게 방전이 되니 공구의 성능이 들쑥날쑥 하겠습니다. 즉 자주 꺼질수도 있다는 이야기 입니다.

드릴이나 임펙등 순간순간 짧은시간에 힘쓰고 쉬는 장비 용으로는 개조안해도 쓸만하겠구요 최대한 최고로 전류를 뽑아쓰는 공구인 송풍기나 샌딩기 열풍기 등등에서는 조금 안맞을것 같기도 합니다 실제로 사용시간이 짧더군요 샌딩기 기준에 10분 15분? 정도 입니다



알리에서 호환배터리 구입예정인 분들은 참고 하시기 바랍니다



이상입니다~
